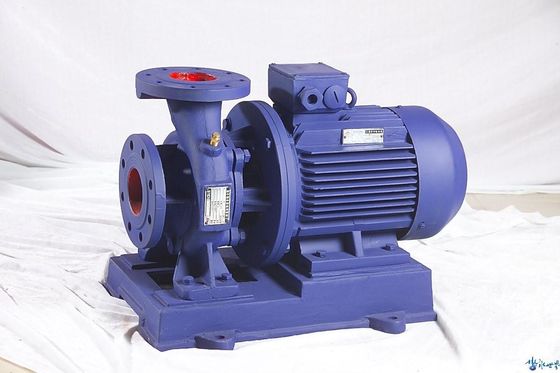

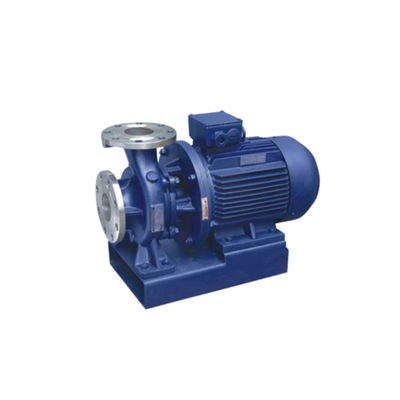

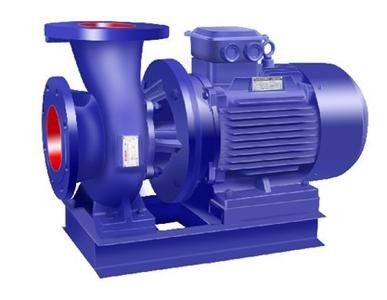

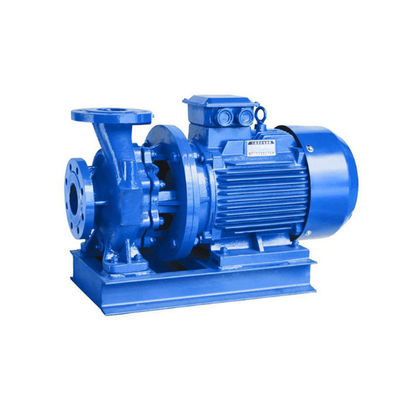

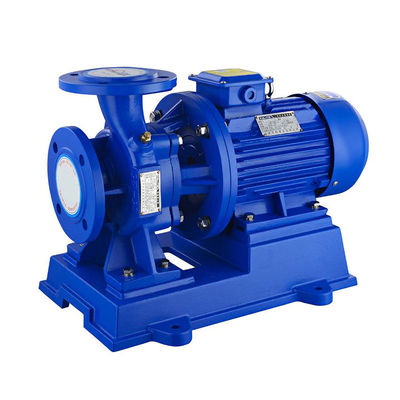

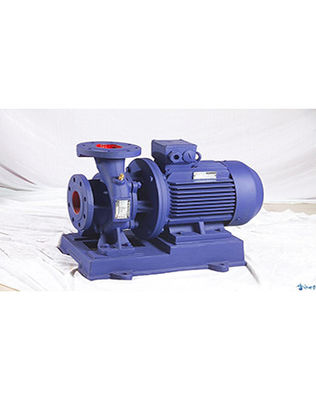

Pompa di aspirazione a fine orizzontale ISW monoblocco a motore
Introduzione:
1La pompa di aspirazione a fine orizzontale ISW è una pompa a motore monoblocco a tubo singolo progettata da Ronda.
2.Funzionamento stabile, basso rumore, elevata concentricità dei componenti. per il motore vengono utilizzati cuscinetti a basso rumore, le rotelle hanno il miglior equilibrio dinamico e statico,Nessuna vibrazione durante il funzionamento, migliorando così l'ambiente.
3L'albero è sigillato meccanicamente con materiale indossabile in lega di carburo, che regola la grave perdita del sigillo di riempimento di una pompa centrifughe.prolungare la durata e garantire la pulizia e l'ordine del luogo di lavoro.
4. ampiamente utilizzato in settori industriali e urbani approvvigionamento e drenaggio idrico, edifici alti approvvigionamento idrico di potenziamento, irrigazione dei giardini, potenziamento antincendio, approvvigionamento idrico remoto, sistemi di riscaldamento,rinforzatore circolare di acqua fredda e calda nei bagni e nelle gare di attrezzature.
5La pompa, in funzione delle condizioni di funzionamento del cantiere, può essere verticale, orizzontale ecc. e anche in funzione delle esigenze di portata e di portata.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.
6Il flusso è di 1,1-2400 m.3/h e la portata di 8-160m e ci sono tipo di base, tipo by-pass, tipo di taglio A B C ecc. E per il diverso mezzo di flusso e temperatura, pompa di acqua calda IRG/IRGB/ISWR,Pompa chimica IHG/IHGB/ISWH e pompa di olio YG/YGB/ISWB ecc.Sono stati progettati e fabbricati prodotti di serie dello stesso tipo e con le stesse proprietà.
Dettagli del prodotto:
| Principio di funzionamento: | Centrifugo |
| Applicazioni principali: | Acqua (olio, prodotti chimici, contattaci) |
| Guidatore: | Motore elettrico |
| Specificativi di potenza: | 220V/240V380/415V 3 fasi; 50hz/60hz |
| Temperatura massima ammissibile del fluido: | 100°C (212 °C)°F) |
| Tipo di connessione: | Flanco |
| Casco: | Ferro fuso, acciaio inossidabile |
| Impeller: | Fuoco, acciaio inossidabile, bronzo |
| Tipo di tenuta dell'albero: | Sigillazione meccanica |
| Capacità massima di azionamento: | 250 kW ((340 CV) |
| Calibro massimo: | 500 mm ((20 pollici) |
| Pressione massima sul lato di scarico: | 1.6MPa(16bar) |
| Testa massima: | 160 m ((524.8 piedi) |
| Intervallo di portata: | 1.1-2400m3/h ((4.8-10560US.GPM) |
| Tipo di pompa: | Acqua, tipo di acqua calda, tipo di olio, tipo chimico |
Dati sulle prestazioni:
| Modello | Capacità | Testa | Potenza | Velocità | Eff. | (NPSH) r | Peso | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20-110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20-125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20-160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25-110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25-125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25-160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32-125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| - Non lo so. | ||||||||
| 400-300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400-500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500-300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
Per ulteriori informazioni, contattateci direttamente.
