Ampiamente utilizzato aria condizionata raffreddamento pompe antincendio pompe di aspirazione di acqua fine
Visualizzazione dei prodotti

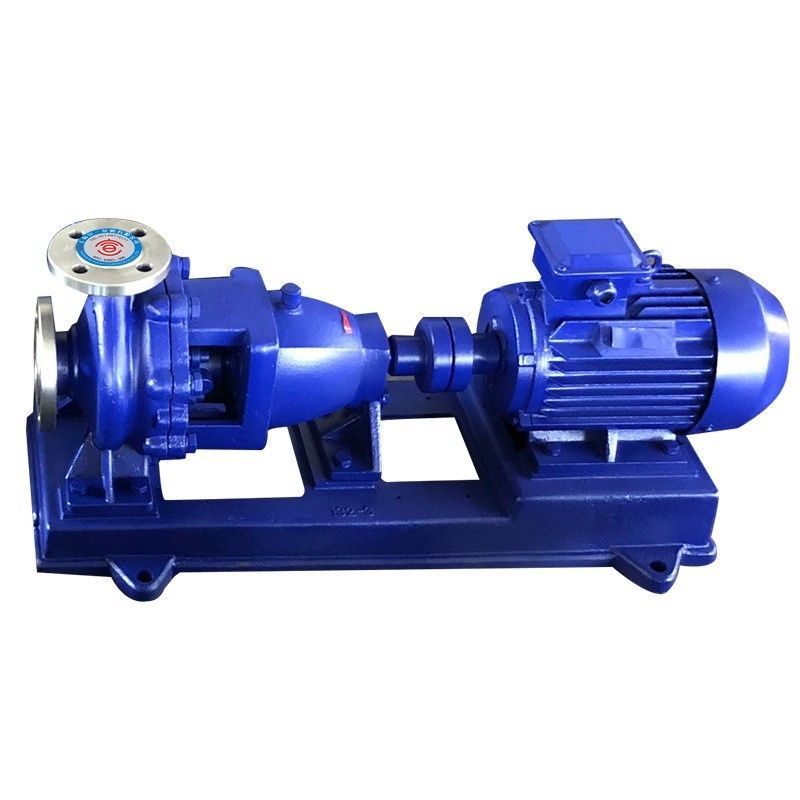

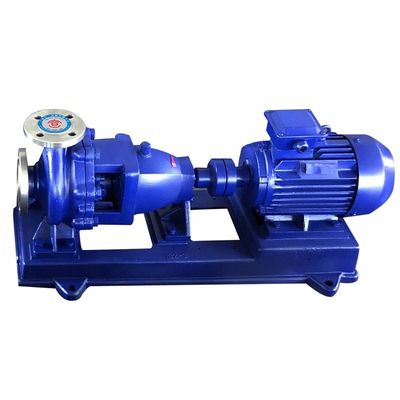

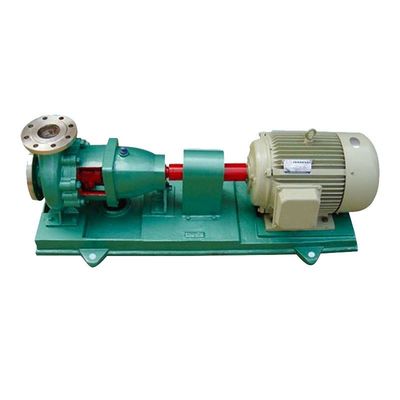

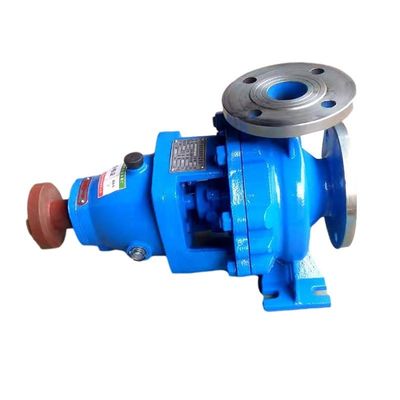

Le pompe centrifughe a aspirazione chimica a fine IH sono pompe centrifughe a aspirazione singola e a sbalzo,fabbricato secondo norme internazionali in combinazione con la progettazione di processi non metalliciLa pompa centrifughe chimica IH è adatta per il trasporto di liquidi senza particelle solide.corrosivo e con viscosità simile a quella dell'acquaLa temperatura media è compresa tra -20 gradi Celsius e 105 gradi Celsius, e quando si trasmette un mezzo ad alta temperatura, devono essere effettuate misure di raffreddamento.petrolio, energia elettrica, metallurgia, carta, industria farmaceutica, alimentare, ecc con un sacco di vantaggi come resistenza alla corrosione, resistenza all'abrasione, resistenza alle alte temperature,elevata resistenza meccanica, funzionamento stabile, struttura avanzata e razionale, prestazioni di tenuta rigorose e affidabili, comodo smontaggio e riparazione, lunga durata di vita, ecc.
IH centrifuga chimica hanno 33 modelli di base, e circa 22 modelli sono a doppia velocità ((2900r/min 1450r/min).il totale delle produzioni raggiunge 112 specifiche.
Intervallo delle prestazioni
Volume di flusso:6.3--400 m3/h
Testa: 5-125 m
Velocità:2900 r/min 1450 r/min
Potenza:0.55-90KW
Diametro dell'entrata:50-200 mm
Pressione di lavoro massima:1.6MPa
Espressione modello
IH 50 - 32 - 160 A IH è una pompa centrifuga chimica a aspirazione singola a uno stadio;50 indica il diametro dell'entrata della pompa;32 indica il diametro dell'uscita della pompa;160 indica il diametro nominale della girante (mm)"A" indica il diametro esterno della girante dopo il primo taglio.
Caratteristiche del progetto
Composizione della pompa
Le pompe centrifughe chimiche della serie IH sono prodotti progettati congiuntamente dall'industria delle pompe in tutto il paese secondo lo standard internazionale ISO.copertura della pompa, parti di tenuta, supporto centrale, albero, parti di sospensione e così via.
Struttura della pompa
Il rivestimento della pompa è fissato sul supporto centrale con una cucitura e fissato con il collegamento della cassa della pompa e della cucitura nel supporto centrale.scarico radiale e supporto da tipo piediLe parti di sospensione possono essere fissate nel supporto centrale con una cucitura e sostenute sulla base da un supporto di sospensione.L'accoppiamento di estensione è progettato per un comodo smontaggioQuando la pompa deve essere controllata e riparata, solo le parti di connessione centrale dell'accoppiamento di estensione devono essere smontate, cioè le parti del rotore devono essere interrotte per la verifica e la riparazione.Tubi di connessione dell'ingresso e dell'uscitaLa struttura di una pompa è la forma universale di struttura nel mondo.
Direzione di rotazione della pompa
La pompa è azionata direttamente da un motore dall'accoppiamento di estensione.
Tipo di tenuta dell'albero della pompa
Il sigillo dell'albero adotta sigillo di imballaggio o sigillo meccanico, che può essere selezionato in base alle esigenze dei clienti.è consentito adottare le dimensioni della cavità di tenuta secondo ISO3069 come richiesto e altri tipi di tenuta dell'albero.
Sigillo di imballaggio: nel coperchio della pompa è presente una scatola di riempimento; si adotta un sigillo di imballaggio morbido; l'acqua con una certa pressione può essere trasportata nella scatola di riempimento per la sigillatura, il raffreddamento, la lubrificazione e la pulizia.
Sigillo meccanico: sigillo meccanico a una sola faccia e sigillo meccanico a due facce; l'acqua con una certa pressione può essere trasportata nella cavità di sigillo per lo sciacquaggio, lo sfregamento della faccia e il raffreddamento.
Specificità:
| Modello | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
