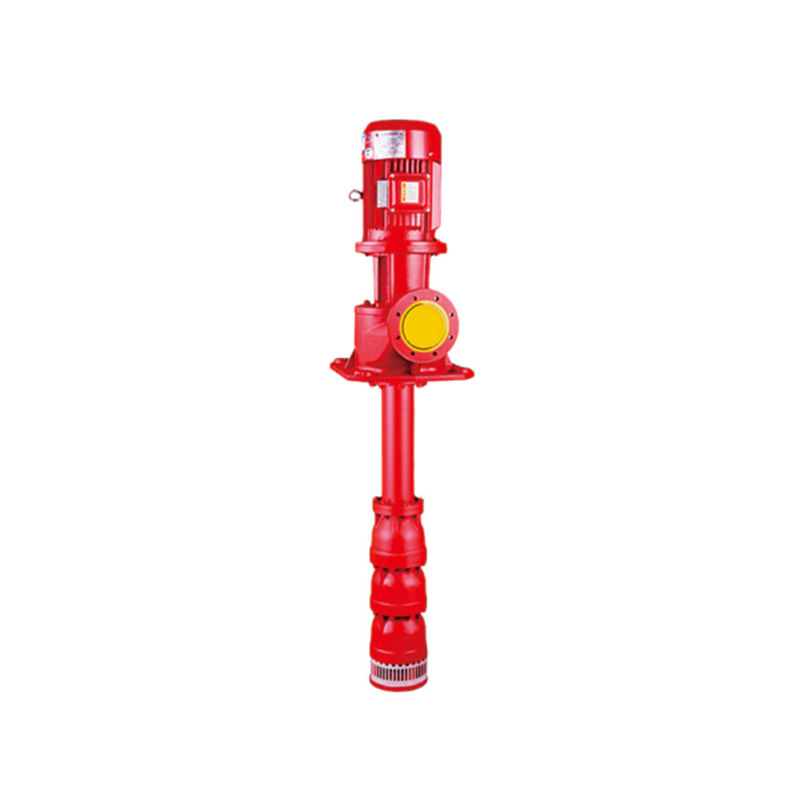

Pompa idraulica lunga ad alto rendimento 2940/1460/980r/min del fuoco dell'asse per protezione antincendio industriale
Breve introduzione
La pompa antincendio buona profonda dell'asse lunga è una pompa verticale composta di singole o coperture centrifughe o miste multiple della ventola e della guida di flusso, di tubatura dell'acqua, di albero di trasmissione, di base della pompa, di motore e di altre componenti. La base ed il motore della pompa sono posizionati alla parte superiore della testa di pozzo (o di stagno). Il potere del motore è trasmesso all'asse della lama tramite l'albero motore concentrico con il tubo di sollevamento, che guida la ventola per generare il flusso e l'ascensore.
La pompa buona profonda di asse lungo è un'attrezzatura ampiamente usata di drenaggio e di pompaggio, che è adatta a centrale elettrica, ad acciaieria, a miniera, ad industria chimica, a protezione antincendio, a pianta acquatica, ad irrigazione agricola e ad altre industrie.
Gamma delle prestazioni (dal punto di progettazione)
Flusso Q: 20-200m3/h
Ascensore h: 30-165
Potere n: 4-110kw
Velocità n: 2940, 1460, 980 r/min
Il medium di pompaggio riempirà le seguenti circostanze:
La temperatura non supererà il ℃ 40, il contenuto di solidi (a peso) non sarà maggior di 0,01%, pH del tasso acido-base sarà 6.5-8.5, il contenuto del solfuro di idrogeno non sarà maggior di 1.5mg/l e nessun olio sarà contenuto. Contattici prego se superate i requisiti di cui sopra di media. Abbiamo un insieme completo delle soluzioni.
Introduzione della struttura:
La pompa antincendio buona profonda dell'asse lunga è composta di tre parti: parte mobile, parte di sollevamento del tubo e divisorio del pozzo.
2.1. Parte mobile
Questa parte è composta di parti mobili e di parti del filtro da acqua. Le parti mobili sono composte di coperture della guida, di ventola, di manica conica, di cuscinetto delle coperture e di asse della ventola. La ventola è della struttura chiusa. Le coperture sono collegate dai bulloni. Le coperture e la ventola della guida possono essere fornite dell'anello di usura.
tubo di sollevamento 2,2
Questa parte è composta di tubo, di albero di trasmissione, di accoppiamento e di componenti di sollevamento di sostegno. Il tubo di sollevamento è collegato dal filo di tubo o della flangia. Il materiale dell'albero di trasmissione è 45 # acciaio inossidabile d'acciaio o. Se la parte sopportante dell'albero di trasmissione è indossata, se è un tubo di sollevamento infilato, la posizione di installazione dei due brevi tubi di sollevamento può essere cambiata e possono essere usati ancora. Se il tubo di sollevamento è collegato dalla flangia, può essere usato ancora cambiando su e giù la direzione dell'albero di trasmissione. Una ghiera speciale è fornita al giunto fra il sedile della pompa ed il tubo di sollevamento superiore della pompa buona profonda del collegamento del filo per impedire il tubo di sollevamento cad.
2.3. Sopra la parte buona
Questa parte è composta di parti del sedile della pompa, di motore speciale per la pompa buona profonda (motore verticale comune progettato specialmente per la pompa buona profonda quando supera 400KW), di asse del motore, di accoppiamento e di altre parti. Gruppo di regolazione di distribuzione, tubo di scarico, entrata e valvola di scarico, manometro, valvola di ritenuta, valvola a saracinesca e giunto di dilatazione facoltativa di acciaio inossidabile di gomma o.
Modello | In e fuori calibro | Flusso (L/S) |
Testa (m) |
Velocità (r/min) |
Potere (Chilowatt) |
XBD3.1/5G-L (W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L (W) | DN65 | 5 | 40 | 2900 | 5,5 |
XBD5.0/5G-L (W) | DN65 | 5 | 50 | 2900 | 7,5 |
XBD6.0/5G-L (W) | DN65 | 5 | 60 | 2900 | 7,5 |
XBD7.0/5G-L (W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L (W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/10G-L (W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L (W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L (W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L (W) | DN80 | 10 | 70 | 2900 | 18,5 |
XBD8.0/10G-L (W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L (W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L (W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L (W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L (W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L (W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L (W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/15G-L (W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L (W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L (W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L (W) | DN80 | 15 | 70 | 2900 | 18,5 |
XBD8.0/15G-L (W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L (W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L (W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L (W) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L (W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L (W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L (W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L (W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L (W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L (W) | DN100 | 20 | 50 | 2900 | 18,5 |
XBD6.0/20G-L (W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L (W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L (W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L (W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L (W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L (W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L (W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L (W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L (W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L (W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L (W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L (W) | DN100 | 25 | 150 | 2900 | 90 |
