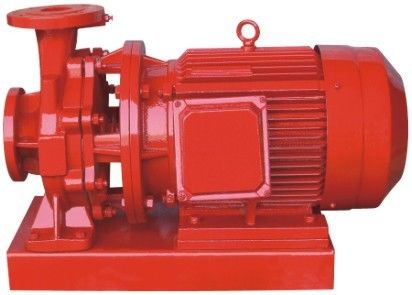

1. Panoramica
La spedizione e trattare del tipo pompa sono un ad un solo stadio, un'doppio aspirazione, rivestenti la pompa centrifuga aperta per aspirazione e la consegna di chiara acqua ed i liquidi con le proprietà fisiche e chimiche simili all'acqua. La testa di questa pompa è 9m - 140m, il flusso proviene da 126m3/h a 12500m3/h e la temperatura massima del liquido non dovrebbe superare 80℃, adatto a fabbriche, miniere, rifornimento idrico urbano, centrali elettriche, i grandi progetti di tutela dell'acqua, irrigazione ed inondazione agricolo, ecc. Il 48Shipping e trattare - la grande pompa 22 può anche essere utilizzata come pompa di circolazione per le centrali elettriche termiche.
Il significato del modello della pompa: come 10Shipping e trattamento - 13A
10 - il diametro del porto di aspirazione è diviso per 25 (il diametro del porto di aspirazione della pompa è di 250 millimetri). s, pompa idraulica 13 a della centrifuga orizzontale ad un solo stadio di doppio aspirazione di sh- la chiara che il numero delle rivoluzioni divise per 10 (la pompa che il numero delle rivoluzioni è 130) A - indica che la pompa ha cambiato il diametro esterno differente della ventola.

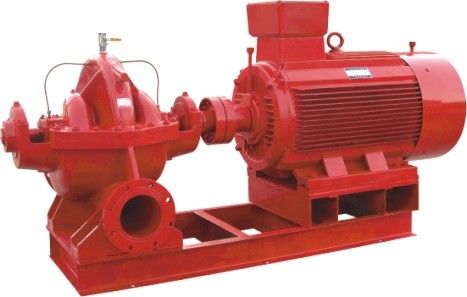

2, descrizione della struttura
La S ed il trasporto e trattare l'entrata e lo sbocco del tipo pompa sono sotto l'asse della pompa, in una direzione orizzontale ed in una posizione verticale con l'asse, la copertura della pompa è riparata al corpo di pompa con i bulloni dalla testa doppio e le viti di posizionamento del cono, che possono essere scoperti facilmente per controllare tutte le parti nella pompa, senza smontare la presa di acqua, la conduttura di scarico ed il motore, in modo da è estremamente conveniente da revisionare, dalla direzione di trasmissione, spedente e trattando il tipo pompe stanno girando in senso antiorario; Il tipo pompe di S sta girando in senso orario. stanno girando in senso orario; le pompe S tipe stanno girando in senso orario;
Le parti principali della S e della spedizione e di trattamento del tipo pompe sono: corpo di pompa (1), copertura della pompa (2), ventola (3), asse (4), anello con sigillo di doppia aspirazione (5), manica (6), sopportando corpo (14).
Il corpo di pompa (1) è fatto di ghisa. La copertura della pompa costituisce l'officina della ventola e la flangia dei canali idrici dello sbocco e dell'entrata è fornita di un foro della vite del tubo per l'inserimento il vuoto e dei manometri. La parte più bassa del collo del tubo è fatta con un foro della vite del tubo per scarico dell'acqua.
La copertura della pompa (2) è fatto di ghisa. Alla parte superiore, c'è un foro della vite del tubo per l'installazione il tubo del rilascio del tubo e dell'aria del dispositivo di tenuta idraulica e del gancio per il sollevamento della copertura della pompa. Ventola (3) è fatto di ghisa, la sua forma è
simmetrici, ci sono lame torte fra le due pareti, il liquido entrano nella ventola da entrambi i lati, la fabbricazione concava dopo la prova statica dell'equilibrio.
Asse (4), fatto del acciaio al carbonio di alta qualità. Il centro dell'asse è la ventola, riparata con Jian, manica ed i dadi della manica da entrambi i lati, l'estremità destra dell'asse è installato con un accoppiamento, direttamente relativo al motore, nell'estremità di coppia non si concede usare la trasmissione a cinghia, se la trasmissione a cinghia è richiesta, un altro sostegno devono essere installati per sostenere la puleggia di cinghia.
Anello sigillante di doppia aspirazione (5) è fatto di ghisa. Per impedire l'acqua ad alta pressione la colatura nuovamente dentro la parte della presa di acqua della pompa, l'anello con sigillo di doppia aspirazione è fatto con un anello di sporgenza del semi-giardino, incluso nel corpo di pompa, usato per riparare l'anello con sigillo di doppia aspirazione, che è una parte deteriorabile e può essere sostituito con i pezzi di ricambio dopo usura.
Manica dell'asse (6), fatto di ghisa, usato per riparare la posizione della ventola e per proteggere l'usura dell'asse dentro la camera d'imballaggio, è una parte portabile e può essere sostituito dai pezzi di ricambio dopo usura.
La S, spedente e trattante il tipo pompa ha due supporti, facendo uso dei cuscinetti a sfera radiali di singola fila, installati nel corpo sopportante (14) vicino alla conclusione di coppia del nome collettivo che sopporta le parti di A, l'altra estremità è chiamata sopportare le parti di B, lubrificate con grasso. Poiché la ventola è completamente simmetrica, nella teoria la pompa non produce la forza assiale, ma nella fabbricazione è difficile da fare lo scorrimento dell'acqua tramite la pompa da entrambi i lati e la lacuna all'anello con sigillo è esattamente la stessa, in modo dalla pompa ha la possibilità di forza assiale, la forza assiale e la forza di vibrazione è sopportata dal cuscinetto a sfera radiale di unico fila nel divisorio sopportante di B.
L'imballaggio svolge il ruolo di sigillatura per impedire l'aria penetrare nella pompa ed un gran numero di liquido la filtrazione fuori. La guarnizione di imballaggio consiste di imballare la camera, la ghiandola di riempimento, l'anello di imballaggio, il materiale da imballaggio d'imballaggio e della manica sintetizzati sul corpo di pompa e sulla copertura della pompa. Una piccola quantità di acqua ad alta pressione all'interno della copertura della pompa sfocia nella camera d'imballaggio attraverso il tubo esterno del dispositivo di tenuta idraulica (o il lavandino interno) e l'anello di imballaggio per svolgere il ruolo del dispositivo di tenuta idraulica.
Il grado di tenuta d'imballaggio deve essere appropriato, non troppo stretto e non troppo liberamente, per il liquido può essere una goccia di una goccia di infiltrazione prevarrà, imballando troppo stretto, sopportare facile al calore, consumo di energia di attimo, imballante la perdita troppo sciolta e liquida, è di ridurre l'efficienza della pompa.
