Pompa di innesco del fuoco messa CON ALTA QUALITÀ

Vantaggio tecnico:
1. Norma europea BS EN733/DIN24255 della prestazione e delle dimensioni
2. la progettazione di Retro-tirata-fuori, senza dovere disturbare il corpo e le condutture di pompa quando assiste.
3. Tutti i modelli usano soltanto 3 generi di assi della pompa e la copertura del cuscinetto, rende le parti cambiabili.
4. La ventola è ottimizzata progettata, entrata è ingrandetta, nessun mulinello, deduce la pompa idraulica NPSH efficientemente, che fa la stalla del lavoro della pompa con poco rumore.
5. L'intelaiatura e la struttura d'uso di rivestimento dell'anello del collo di uso della copertura, che rende la pompa facile mantenere, fa funzionare le parti più lungamente. L'anello con sigillo sostituibile, fa efficientemente il lavoro della pompa per tanto tempo
Costruzione della pompa:
1. l'Non auto innesco, la singola fase, la singola aspirazione, l'aspirazione orizzontale e assiale e lo scarico radicale, corpo di pompa è riparato dalla base.
2. L'uso che sopporta la culla, che può orientare il cuscinetto, per impedire la vibrazione radicale, migliora la rigidità del divisorio rotatorio.
3. L'asse compressa, boschetto profondo di uso unge il cuscinetto a rulli lubrificato
4. Colleghi la pompa ed il motore con l'accoppiamento semi-flessibile
5. Utilizzi la guarnizione meccanica portabile standard.
6. Il motore di TEFC, dimensione aderisce alla norma di IEC, il tipo B3 dell'installazione

Il raduno NFPA20 l'insieme centrifugo a più stadi della pompa di estinzione di incendio del ghisa

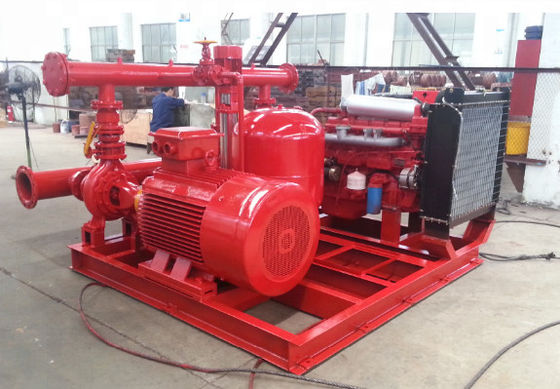

La serie di EDJ è un insieme imballato della pompa antincendio, generalmente un'adduzione di acqua che automatica del fuoco consiste di una pompa principale (guidata da un motore elettrico), fa una pausa la pompa (guidata dal motore diesel) e una pompa della puleggia tenditrice. Questo modello viene fornito di un regolatore separato, o uno che è attaccato allo scivolo, il pacchetto inoltre contiene le valvole di scarico, l'intestazione comune e gli accessori.


2. Principio di funzionamento

La pressione della rete idrico è generalmente fra la pressione bassa P1 e il P2.When ad alta pressione la pressione di cui sopra è più basso di P1, la pompa di mantenimento di pressione si avvierà automaticamente e non fermarsi finché la pressione non aumenti gradualmente a P2. dovuto la perdita della rete idrico, la sua pressione cadrà gradualmente a P1 e poi la pompa di mantenimento di pressione inizierà automaticamente again.with un processo ripetuto, la pressione della rete idrico è mantenuta fra P1 e P2 interamente la pressione il time.when della rete idrico non può essere mantenuto fra P1 e P2 (per esempio, quando gli aumenti del consumo di acqua molto) e le gocce alla pressione minima P3, la pompa elettrica inizierà automaticamente e la pressione aumenterà al Pw e soddisfare l'esigenza del rifornimento idrico del fuoco, se il rifornimento di condutture è spento o la pompa elettrica si guasta, la pressione continuerà a cadere da P3 all'ultima pressione P4.then che la pompa diesel messa si avvierà automaticamente e la pressione aumenterà al Pw e soddisfare l'esigenza dell'acqua la pompa elettrica o diesel di supply.the del fuoco sarà bloccata manualmente dopo giudizio umano (eccetto la commutazione automatica).

informazioni della pompa 3.Each (regolatore Information di E+D+J)&

. Pompa del motore diesel

La pompa è pompa a più stadi centrifuga orizzontale.

Portata: 3.75-500 m3/h
Velocità rotatoria: 1450rpm, 2950rpm
Testa: 19-650m
Potere: 2.2kw-1050kw
Calibro: 40-250mm
℃ del ≤ 105 della gamma di temperature di operazione

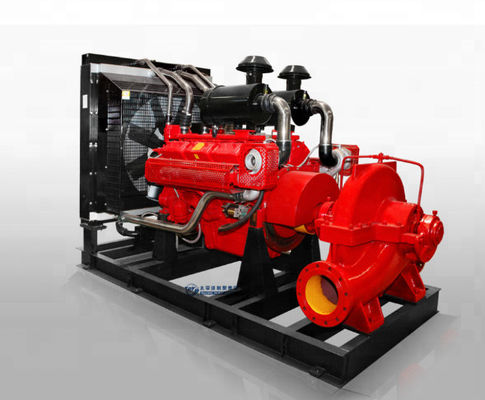

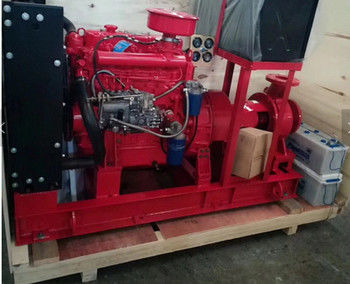

Il motore diesel è riparato sulla base con i cuscinetti di gomma antivibrazione e la pompa direttamente è accoppiata ad un motore diesel attraverso l'accoppiamento flessibile, secondo l'output di forza motrice del motore il sistema elettrico, il motore diesel può essere Cummins, Deutz, Perkins e l'altro motore di marca della Cina (Shangchai, Yuchai, EC.) e consiste dell'alternatore, hanno iniziato il motore, il sistema di alimentazione, il sistema di lubrificazione, l'impianto di scarico, ecc.

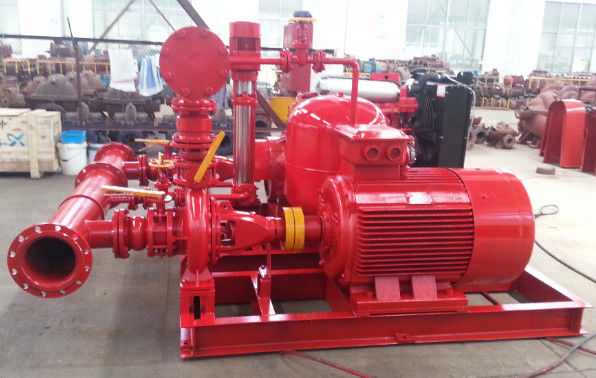

Pompa del motore elettrico e pompa della puleggia tenditrice

La pompa elettrica è pompa a più stadi orizzontale, noi anche può scegliere la pompa aspirante di conclusione e la pompa di caso di spaccatura, appena secondo il requisito di spec. della pompa del cliente.

Il motore è tipo industriale della gabbia di scoiattolo ed il piede ha montato adatto a fase 3, con la potenza nominale richiesta del tubo flessibile.

Spec. della pompa della puleggia tenditrice saranno di choosen secondo le specifiche della pompa del motore elettrico & del motore diesel.

Regolatore Information

Il regolatore comune è fabbricato da acciaio dolce e da polvere a resina epossidica ricoperti a colore rosso. Il IP 54 di identificazione di recinzione valutato e che ha tutti i comandi richiesti che rispondono alle norme applicabili (NFPA).

Iniziare di manuale: Se installato per la posizione» manuale» con il commutatore a tre corsie nero 2# sul modo del pannello di controllo, che potete utilizzare il pulsante di avvio «manuale» ed il tasto di arresto «manuale» per controllare l'inizio o la fermata della pompa del motore diesel. quando il commutatore a tre corsie nero alla posizione» di arresto», pompa diesel non può funzionare.

Iniziare automatico: Se installato per la posizione» automatica» con il commutatore a tre corsie nero sul modo del pannello di controllo, riceve un efficace segnale di allarme antincendio controllare l'inizio o la fermata diesel della pompa. Attraverso i regolatori di pressione sul tubo di scarico comune per raggiungere la pressione control.first, usi due 1" 1,5 segnali quadrati da collegarsi fra i contatti normalmente aperti del regolatore di pressione e no. 111 e 127 del terminale del gabinetto di controllo. poi, metta un di basso valore ed ad alta pressione affinchè il regolatore di pressione raggiungano a bassa tensione per avviare la pompa e fare pressione per fermare la pompa. L'ultima volta, se la pompa principale elettrica è sovraccarico, la pompa del motore diesel si avvierà.
