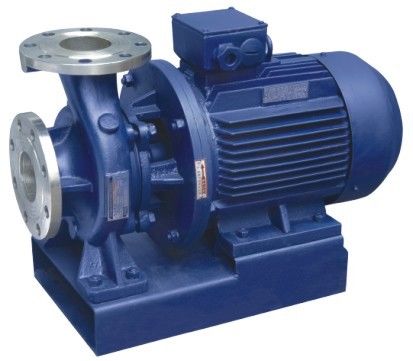

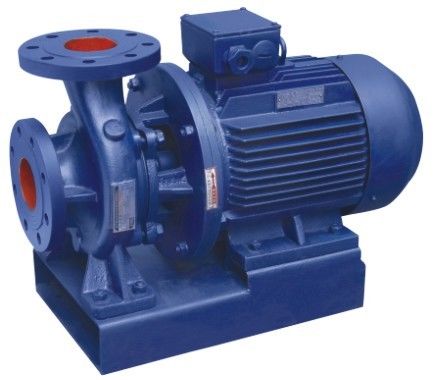

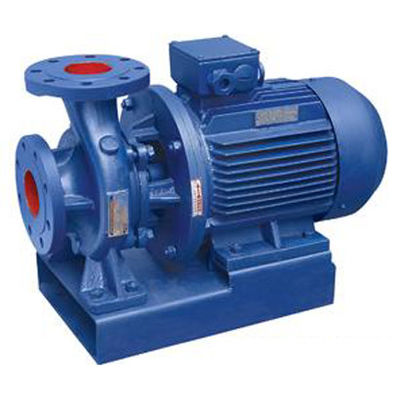

Pompa della ventola della pompa centrifuga di orizzontale della singola fase di ISW
Introduzione di prodotto
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

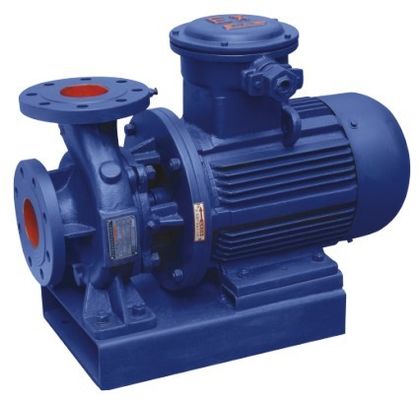

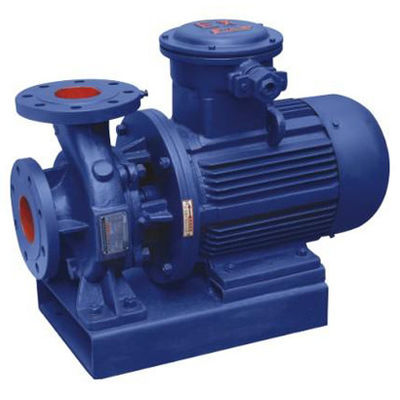

La pompa di olio protetta contro le esplosioni di unico aspirazione ad un solo stadio orizzontale di unico aspirazione di ISWH facendo uso del modello idraulico più avanzato, secondo È combinazione unica di unico aspirazione della pompa centrifuga di parametri di prestazione ad un solo stadio e della pompa verticale di progettazione strutturale e nell'accordo rigoroso con la progettazione iso2858 e la fabbricazione internazionali, nella selezione del dispositivo della guarnizione meccanica del carburo, con alta efficienza ed il risparmio energetico, la prestazione affidabile, installazione facile ecc
Gamma di applicazione
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1.For la consegna dell'acqua e proprietà fisiche e chimiche simili ad altri liquidi utilizzati nell'acqua, per il rifornimento idrico ed il drenaggio industriali ed urbani, grattacielo ha pressurizzato l'acqua, irrigazione del giardino, ripetitore del fuoco, il trasporto interurbano, ciclo di refrigerazione caldo e freddo, bagno e l'altri pressurizzazione del ciclo dell'acqua fredda e supporto di attrezzatura, l'uso del ℃ del ≤ 80 della temperatura t.
2. ampiamente usato: gli hotel metallurgici, chimici, del tessuto, della carta e dell'hotel quale l'acqua calda della caldaia hanno pressurizzato la circolazione ed il sistema di riscaldamento urbano, iswr scrive il ℃ a macchina del ≤ 120 della temperatura t di uso.
3.It è adatto a petrolio, a prodotto chimico, a metallurgia, a energia elettrica, a fabbricazione della carta, ad alimento ed a fibra farmaceutica e sintetica e la temperatura è -20 ℃ ~ + ℃ 120 per il trasporto delle particelle, del corrosivo non solido e della viscosità simili innaffiare.
4.For la consegna di benzina, di cherosene, di diesel e dell'altro liquido infiammabile e esplosivo del prodotto petrolifero o, la temperatura media è -20 ~ ℃ +120.
caratteristica di prodotto
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1. Buon funzionamento: la concentricità assoluta dell'asse della pompa e della ventola dell'equilibrio dinamico e statico, accertarsi del buon funzionamento, nessuna vibrazione.
2. Perdita del gocciolamento: materiali differenti, guarnizione del carburo, assicurarsi che nessuna perdita della consegna differente di media.
3. A basso rumore: due cuscinetti a basso rumore nell'ambito del supporto della pompa, non eseguente uniformemente, oltre al suono debole del motore, basicamente rumore.
4. Installazione e manutenzione facili, nessuna necessità di smantellare la rete di tubazioni, finchè la rimozione del dado del sedile della pompa può estrarre tutte le parti del rotore.
5. Incidenza guasti bassa: la struttura semplice e ragionevole, la parte fondamentale dell'uso del supporto di livello internazionale di qualità, ore lavorative senza difficoltà della macchina notevolmente è migliorato.
6. Manutenzione facile: sostituzione delle guarnizioni, cuscinetti, semplice e conveniente.
7. Disponga più province: le esportazioni possono essere lasciate, destra, sulle tre direzioni, poi l'installazione della disposizione della conduttura, risparmiare lo spazio.
Modello | Flusso | Testa m. |
efficienza % |
Velocità r/min |
Potere chilowatt |
NPSH m. |
Chilogrammo | |
---|---|---|---|---|---|---|---|---|
m3/h | l/s | |||||||
ISWB15-80 | 1,1 1,5 2,0 |
0,3 0,42 0,55 |
8,5 8 7 |
26 34 34 |
2900 | 0,18 | 2,3 | 17 |
ISWB20-110 | 1,8 2,5 3,3 |
0,50 0,69 0,91 |
16 15 13,5 |
25 34 35 |
2900 | 0,37 | 2,3 | 25 |
ISWB20-160 | 1,8 2,5 3,3 |
0,50 0,69 0,91 |
33 32 30 |
19 25 23 |
2900 | 0,75 | 2,3 | 29 |
ISWB25-110 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
16 15 13,5 |
34 42 41 |
2900 | 0,55 | 2,3 | 26 |
ISWB25-125 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
20,6 20 18 |
28 36 35 |
2900 | 0,75 | 2,3 | 28 |
ISWB25-125A | 2,5 3,6 4,6 |
0,69 1,0 1,28 |
17 16 14,4 |
35 35 35 |
2900 | 0,55 | 2,3 | 27 |
ISWB25-160 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
33 32 30 |
24 32 33 |
2900 | 1,5 | 2,3 | 39 |
ISWB25-160A | 2,6 3,7 4,9 |
0,12 1,03 1,36 |
29 28 26 |
31 31 31 |
2900 | 1,1 | 2,3 | 34 |
ISWB32-100I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
13,2 12,5 11,3 |
48 54 53 |
2900 | 0,75 | 2,0 | 32 |
ISWB32-125 | 3,5 5,0 6,5 |
0,97 1,39 1,8 |
22 20 18 |
40 44 42 |
2900 | 0,75 | 2,3 | 28 |
ISWB32-125A | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
17,6 16 14,4 |
43 43 43 |
2900 | 0,55 | 2,3 | 28 |
ISWB32-160 | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
33 32 30 |
34 40 42 |
2900 | 1,5 | 2,3 | 28 |
ISWB32-160I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
33,2 32 30,2 |
34 40 42 |
2900 | 2,2 | 2,0 | 47 |
ISWB32-200 | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2,0 | 47 |
ISWB32-200I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
50,5 50 48 |
26 33 35 |
2900 | 4 | 2,0 | 43 |
ISWB32-200IA | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
44,6 44 42,7 |
34 40 42 |
2900 | 2,2 | 2,0 | 74 |
ISWB40-100 | 4,4 6,3 8,3 |
1,22 1,75 2,31 |
13,2 12,5 11,3 |
48 54 53 |
2900 | 0,55 | 2,3 | 32 |
ISWB40-100A | 3,9 5,6 7,4 |
1,08 1,56 2,06 |
10,6 10 9 |
52 52 52 |
2900 | 0,37 | 2,3 | 32 |
ISWB40-125 | 4,4 6,3 8,3 |
1,22 1,75 2,31 |
21 20 18 |
41 46 43 |
2900 | 1,1 | 2,3 | 34 |
