Visualizzazione dei prodotti

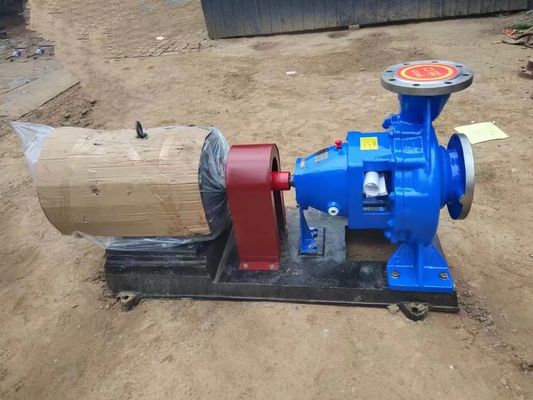

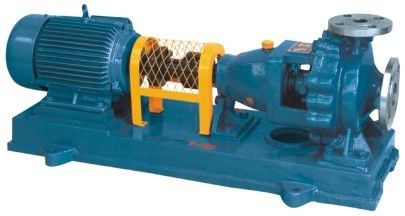

Le pompe centrifughe chimiche IH sono pompe centrifughe a singolo stadio, a singola aspirazione e a sbalzo, fabbricate secondo norme internazionali combinando progettazione di processi non metallici.IH è una produzione ad alta efficienza energetica invece della pompa resistente alla corrosione FLa pompa centrifughe chimica IH è adatta a trasportare liquidi senza particelle solide, corrosivi e con viscosità simile all'acqua.La temperatura media è tra -20 gradi Celsius e 105 gradi CelsiusLe pompe IH sono ampiamente utilizzate nel settore chimico, petrolifero, elettrico, metallurgico, cartaceo, farmaceutico,industria alimentare ecc. con molti vantaggi quali resistenza alla corrosione, resistenza all'abrasione, resistenza alle alte temperature, elevata resistenza meccanica, funzionamento stabile, struttura avanzata e razionale,prestazioni di tenuta rigorose e affidabili, comodo smontaggio e riparazione, lunga durata, ecc.
IH centrifuga chimica hanno 33 modelli di base, e circa 22 modelli sono a doppia velocità ((2900r/min 1450r/min).il totale delle produzioni raggiunge 112 specifiche.
Intervallo delle prestazioni
| 型 号 | 额定转速n=2900r/min | 额定转速n=1450r/min | ||||
| 流量Q ((m3/h) | 扬 程 H (m) | 电机功率 (KW) | 流 量Q(m3/h) | 扬 程 (m) | 电机功率 (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
Volume di flusso:6.3--400 m3/h
Testa: 5-125 m
Velocità:2900 r/min 1450 r/min
Potenza:0.55-90KW
Diametro dell'entrata:50-200 mm
Pressione di lavoro massima:1.6MPa
Espressione modello
IH 50 - 32 - 160 A IH è una pompa centrifuga chimica a aspirazione singola a uno stadio;50 indica il diametro dell'ingresso della pompa;32 indica il diametro dell'uscita della pompa;160 indica il diametro nominale della girante (mm)"A" indica il diametro esterno della girante dopo il primo taglio.
Caratteristiche del progetto
Composizione della pompa
Le pompe centrifughe chimiche della serie IH sono prodotti progettati congiuntamente dall'industria delle pompe a livello nazionale in base allo standard internazionale ISO.copertura della pompa, parti di tenuta, supporto centrale, albero, parti di sospensione e così via.
Struttura della pompa
Il rivestimento della pompa è fissato sul supporto centrale con una cucitura e fissato con il collegamento della cassa della pompa e della cucitura nel supporto centrale.scarico radiale e supporto da tipo piediLe parti di sospensione possono essere fissate nel supporto centrale con una cucitura e sostenute sulla base da un supporto di sospensione.L'accoppiamento di estensione è progettato per un comodo smontaggioQuando la pompa ha bisogno di controllo e di riparazione, solo le parti di connessione centrale dell'accoppiamento di estensione devono essere smontate, cioè le parti del rotore per il controllo e la riparazione.Tubi di connessione dell'ingresso e dell'uscitaLa struttura di una pompa è la forma universale di struttura nel mondo.
Direzione di rotazione della pompa
La pompa è azionata direttamente da un motore dall'accoppiamento di estensione.
Tipo di tenuta dell'albero della pompa
Il sigillo dell'albero adotta sigillo di imballaggio o sigillo meccanico, che può essere selezionato in base alle esigenze dei clienti.è consentito adottare le dimensioni della cavità di tenuta secondo ISO3069 come richiesto e altri tipi di tenuta dell'albero.
Sigillo di imballaggio: nel coperchio della pompa è presente una scatola di riempimento; si adotta un sigillo di imballaggio morbido; l'acqua con una certa pressione può essere trasportata nella scatola di riempimento per la sigillatura, il raffreddamento, la lubrificazione e la pulizia.
Sigillo meccanico: sigillo meccanico a una sola faccia e sigillo meccanico a doppia faccia; l'acqua con una certa pressione può essere trasportata nella cavità di sigillo per lo sciacquo, lo sfregamento della faccia e il raffreddamento.
