QJB anti-intreccio miscelatore sommergibile agitatore ad alta potenza serbatoi di addensamento di fanghi che integrano il carbonio di induzione del flusso di miscelazione

Miscelatore sommergibile anti-impigliamento QJB

Panoramica del prodotto
Il miscelatore sommergibile anti-impigliamento QJB è un dispositivo di miscelazione subacqueo appositamente progettato sviluppato per affrontare i problemi comuni di impigliamento e intasamento affrontati dai miscelatori sommergibili convenzionali in mezzi complessi come acque reflue e fanghi. Attraverso un design strutturale ottimizzato e un sistema di trasmissione della potenza, questa apparecchiatura garantisce un funzionamento stabile a lungo termine sott'acqua, ottenendo in modo efficace una miscelazione, una miscelazione e una promozione del flusso efficienti dei mezzi liquidi. Migliora l'uniformità media durante i processi di trattamento dell'acqua e fornisce condizioni operative coerenti per le fasi di trattamento successive come l'aerazione, la sedimentazione e le reazioni biochimiche. Progettato in conformità con gli standard di sicurezza e affidabilità per le apparecchiature subacquee, combina la facilità di installazione con una manutenzione economica, rendendolo adatto ad un'ampia gamma di applicazioni di trattamento delle acque municipali e industriali.
2. Condizioni Operative
Condizioni medie: adatto per il trattamento di acque reflue, fanghi o liquidi misti contenenti solidi sospesi, fibre, fiocchi e altre impurità. L'intervallo di temperatura media è compreso tra 0°C e 40°C, l'intervallo di pH è compreso tra 6,0 e 9,0, la densità media non deve superare 1.100 kg/m³ e la concentrazione di solidi sospesi non deve superare 5.000 mg/L (soluzioni personalizzate disponibili per condizioni operative speciali).
Condizioni ambientali: l'attrezzatura deve funzionare completamente immersa sott'acqua, con una profondità di immersione compresa tra 1,0 ma 15 m (regolabile in base alle esigenze effettive). L'ambiente di lavoro deve essere esente da forti vibrazioni o urti e non deve contenere gas corrosivi o sostanze infiammabili/esplosive. L'alimentazione è trifase AC 380V/50Hz (personalizzabile per tensioni particolari), con oscillazioni di tensione non superiori al ±10% della tensione nominale.
Condizioni operative: l'apparecchiatura deve funzionare al livello del liquido medio specificato; è vietato l'avviamento a vuoto (senza immersione nel mezzo). Il tempo di funzionamento continuo non deve essere inferiore a 8.000 ore all'anno ed è consentito il funzionamento intermittente (con intervalli di avvio-arresto conformi alle specifiche operative dell'apparecchiatura).
III. Ambito di applicazione
Trattamento delle acque comunali: adatto per serbatoi di aerazione, serbatoi anaerobici, serbatoi anossici, serbatoi di ispessimento dei fanghi e serbatoi di equalizzazione negli impianti di trattamento delle acque reflue municipali, utilizzati per mescolare i liquami con i fanghi attivi, prevenire la sedimentazione dei fanghi e migliorare l'efficienza della reazione biochimica. Può essere applicato anche per la miscelazione dell'omogeneizzazione della qualità dell'acqua nei bacini di raccolta delle acque piovane urbane.
Trattamento delle acque industriali: copre i sistemi di trattamento delle acque reflue per industrie quali quella chimica, farmaceutica, della stampa e della tintura e della trasformazione alimentare, compresa la regolazione della qualità dell'acqua e la miscelazione nella fase di pretrattamento, la miscelazione dei fanghi nei serbatoi di trattamento biochimico e il mantenimento della circolazione e dell'uniformità nei sistemi di ricircolo dell'acqua industriali. Può essere applicato anche per la miscelazione dei fanghi e per prevenire l'agglomerazione nel trattamento dei fanghi industriali.
Altre applicazioni includono l'ossigenazione e la miscelazione della circolazione nell'acquacoltura (migliorando gli ambienti agricoli), il disturbo dell'acqua nel ripristino ecologico di fiumi e laghi (promuovendo lo scambio d'acqua e inibendo la crescita delle alghe) e la miscelazione del percolato negli stagni di trattamento del percolato delle discariche.
IV. Principio di funzionamento
L'agitatore sommergibile antigroviglio QJB-CR è azionato da un motore sommerso, che trasmette la potenza tramite un giunto al riduttore. Il meccanismo di riduzione converte la rotazione ad alta velocità del motore in rotazione a bassa velocità e coppia elevata della girante. La girante presenta una forma aerodinamica appositamente progettata che genera sia la spinta assiale che la forza di agitazione radiale durante la rotazione: la spinta assiale spinge il liquido lungo l'asse dell'attrezzatura, creando un flusso d'acqua diretto; mentre la forza di agitazione radiale induce un movimento circolare nel mezzo circostante, favorendo la dispersione e la miscelazione.
Nel frattempo, il design anti-impigliamento è un punto di forza tecnico chiave: una griglia protettiva è installata tra la girante e l'alloggiamento del motore. Questa struttura a griglia garantisce un flusso fluido del liquido bloccando efficacemente fibre, capelli e detriti simili a strisce dall'ingresso nello spazio tra la girante e il motore. Inoltre, i bordi delle pale della girante sono appositamente levigati per ridurre al minimo l'adesione dei detriti. La direzione e l'angolo di rotazione della girante sono progettati per generare un flusso d'acqua "di tipo tagliente", riducendo ulteriormente la probabilità che i detriti si avvolgano attorno alla girante. Questo design garantisce un funzionamento stabile a lungo termine dell'apparecchiatura e previene problemi come sovraccarico di potenza e danni al dispositivo causati da impigliamento.
5. Struttura del prodotto

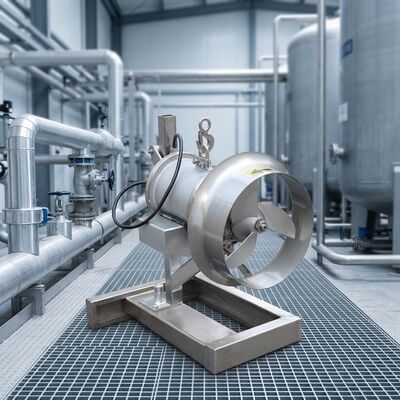

Il miscelatore sommergibile anti-impigliamento QJB presenta un design subacqueo integrato, composto principalmente dai seguenti componenti principali:
Motore sommerso: viene utilizzato un motore sommerso asincrono trifase, con un alloggiamento in acciaio inossidabile (304 o 316L, selezionato in base alle condizioni operative), che offre eccellenti prestazioni di resistenza alla corrosione e tenuta. Il motore è dotato di dispositivi di protezione da surriscaldamento e corrente di dispersione integrati, che interrompono automaticamente l'alimentazione quando la temperatura del motore supera il valore nominale o si verificano perdite, garantendo la sicurezza dell'apparecchiatura.
Unità di riduzione a ingranaggi: utilizza una struttura di riduzione a ingranaggio planetario o a vite senza fine, con il rapporto di trasmissione progettato in base alla potenza dell'apparecchiatura e ai requisiti di miscelazione. Ciò riduce efficacemente la velocità di rotazione aumentando la coppia, garantendo una forza di agitazione sufficiente per la girante. I componenti interni sono riempiti con lubrificante specializzato, fornendo eccellenti prestazioni di lubrificazione e dissipazione del calore, prolungando così la durata.

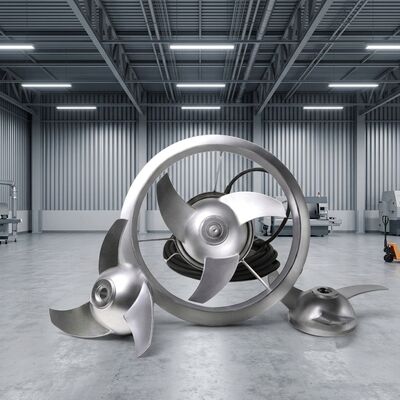

Girante: la girante è realizzata in plastica tecnica rinforzata (come PPO) o acciaio inossidabile, in genere presenta da 3 a 4 pale con un design aerodinamico e arretrato che riduce la resistenza all'acqua e migliora l'efficienza di miscelazione. La girante è collegata all'albero di uscita del cambio tramite una connessione a chiavetta, garantendo un'installazione sicura e un comodo smontaggio.

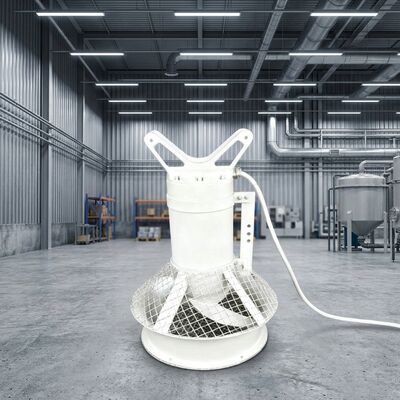

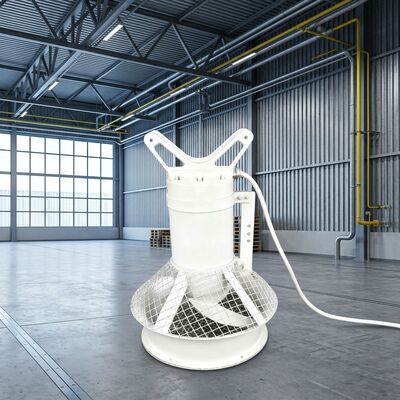

Protezione anti-impigliamento: Situata sul lato esterno della girante, è collegata saldamente all'alloggiamento del motore ed è realizzata in acciaio inossidabile. La spaziatura della griglia è progettata in base alle dimensioni comuni delle impurità (tipicamente 10 mm–20 mm), impedendo efficacemente l'ingresso di detriti di grandi dimensioni nell'area della girante e consentendo al contempo un flusso d'acqua illimitato. I bordi della protezione presentano transizioni arrotondate per evitare graffi sugli operatori o sulle tubazioni.
Sistema di tenuta: presenta una struttura a doppia tenuta che combina tenute meccaniche e paraolio scheletrati. La tenuta meccanica è realizzata con materiali resistenti alla corrosione in carburo di silicio-carburo di silicio o carburo di silicio-grafite, che impediscono efficacemente l'ingresso di acqua all'interno del motore. Il paraolio scheletro funge da tenuta ausiliaria, migliorando ulteriormente l'affidabilità della tenuta e garantendo un funzionamento subacqueo a lungo termine senza perdite.
Componenti di installazione e montaggio: comprese aste di guida, dispositivi di sollevamento e piastre di base; le aste guida vengono utilizzate per l'installazione e la rimozione dell'attrezzatura, consentendo al personale di manutenzione di sollevare facilmente l'attrezzatura sott'acqua utilizzando il dispositivo di sollevamento; la piastra di base è fissata al fondo del serbatoio per garantire stabilità operativa e prevenire lo spostamento dell'attrezzatura causato dall'impatto del flusso d'acqua.
6. Caratteristiche e vantaggi del prodotto
Design anti-impigliamento altamente efficace per un funzionamento più stabile: dotato di protezione anti-impigliamento e design ottimizzato della girante, riduce significativamente il rischio di impigliamento di detriti alla fonte. Rispetto ai tradizionali miscelatori sommergibili, il tasso di guasti da impigliamento è ridotto di oltre l'80%, riducendo al minimo i tempi di inattività per la pulizia e prolungando il tempo di funzionamento continuo.
Elevata efficienza di miscelazione e minor consumo energetico: il design aerodinamico della girante, combinato con un rapporto di trasmissione ottimizzato, concentra la forza di agitazione in modo più efficace, consentendo una gamma più ampia di miscelazione del mezzo allo stesso livello di potenza, migliorando l'uniformità di miscelazione del 15%–20%. Nel frattempo, l’efficiente integrazione del motore e del riduttore riduce la perdita di energia, ottenendo un risparmio energetico maggiore del 10%–15% rispetto alle apparecchiature tradizionali.
Altamente resistente alla corrosione e ampiamente applicabile: i componenti principali sono realizzati con materiali resistenti alla corrosione come acciaio inossidabile e tecnopolimeri rinforzati, in grado di resistere a vari mezzi corrosivi, tra cui le acque reflue municipali e le acque reflue industriali. I materiali offrono elevata robustezza, eccellente resistenza agli urti e resistenza all'invecchiamento, consentendo una durata di servizio compresa tra 8 e 10 anni in normali condizioni di manutenzione.
Elevate prestazioni di sicurezza e funzionamento conveniente: il motore è dotato di molteplici dispositivi di protezione integrati per prevenire potenziali pericoli come surriscaldamento e dispersioni elettriche. Il design modulare dell'apparecchiatura consente un facile smontaggio e sostituzione dei componenti, consentendo al personale di manutenzione di eseguire la manutenzione ordinaria senza richiedere una formazione approfondita. Inoltre, il dispositivo funziona a bassi livelli di rumore (rumore subacqueo ≤60 dB), riducendo al minimo i disturbi ambientali.
Elevata adattabilità e applicazione flessibile: l'apparecchiatura può essere personalizzata in termini di potenza (0,75 kW–37 kW), diametro della girante (200 mm–800 mm) e profondità di immersione in base alle dimensioni e alle caratteristiche del mezzo (come concentrazione di solidi sospesi e viscosità) di diversi serbatoi di trattamento, soddisfacendo i requisiti personalizzati nelle applicazioni di ripristino municipale, industriale e ecologico. Inoltre, supporta il funzionamento autonomo o il controllo coordinato di più unità e può essere integrato con il sistema di controllo PLC degli impianti di trattamento dell'acqua per il funzionamento automatizzato.
