QSP Pompa sommergibile per fognature: con filo e sabbia resistenti all'acqua
Introduzione
La pompa sommergibile QSP (QS) è composta da due parti: pompa e motore.
La pompa d'acqua è composta da un girante, una paletta guida, un nodo di ingresso d'acqua, un sbocco d'acqua e altre parti.Il motore sommergibile adotta una struttura piena d'acquaL'avvolgimento dello statore e il nucleo di ferro sono immersi direttamente in acqua, utilizzati principalmente per il raffreddamento del motore e la lubrificazione del cuscinetto scorrevole.L'avvolgimento dello statore del motore adotta un filo elettromagnetico resistente all'acqua, che ha buone prestazioni di resistenza all'acqua. Il rotore è di struttura gabbia scoiattolo. L'estremità superiore del motore è dotato di un foro di iniezione dell'acqua e un foro di scarico,e l'estremità inferiore è dotata di un foro di scarico dell'acquaLa parte inferiore del motore è dotata di un cuscinetto di spinta per sopportare la forza assiale della pompa e il peso morto del rotore.L'estremità estesa dell'albero del rotore è dotata di un lanciatore di sabbia di gomma e di un sigillo di olio a telaio scorrevole per formare un meccanismo di prevenzione della sabbia, che può impedire efficacemente che i sedimenti entrino nel motore.
Il motore a tre fasi è suddiviso in cuscinetti a rotolamento e a scorrimento.che sopportano rispettivamente la forza radiale e la forza assiale della pompa elettrica durante il suo funzionamentoL'anello di tenuta e il tappo di controllo della sabbia costituiscono il dispositivo di tenuta del motore.
I principali vantaggi sono: funzionamento affidabile, durevole, facile da usare, elevata potenza, meno guasti, bassi costi di manutenzione.
Applicazione
A causa della sua struttura speciale e meno inquinamento della fonte d'acqua, questa serie di pompe elettriche è una sorta di strumento di sollevamento dell'acqua che funziona nell'acqua con una macchina e una pompa.Può essere ampiamente utilizzato nel drenaggio e nell'irrigazione dei terreni agricoli, irrigazione a spruzzo, sollevamento delle acque da pozzo, assorbimento delle acque domestiche, sistema di approvvigionamento idrico e di drenaggio degli edifici industriali e civili, deviazione delle acque nelle zone collinari e drenaggio nelle zone basse.
3Condizioni di servizio della pompa sommergibile QSP
La pompa elettrica deve essere in grado di funzionare continuamente nelle seguenti condizioni:
1- la temperatura media non deve superare + 25 °C;
2Il valore del pH del mezzo è compreso tra 6,5 e 8.5;
3Il rapporto volume delle impurità solide non è superiore allo 0,1%, e la dimensione delle particelle non è superiore a 0,2 mm;
4La frequenza di alimentazione è di 50 Hz, la tensione è di 380 V e la gamma di fluttuazioni di tensione è di 0,9-1,1 volte il valore nominale;
5La profondità di immersione non deve essere inferiore a 0,5 metri.
Installazione e istruzioni
Immagini

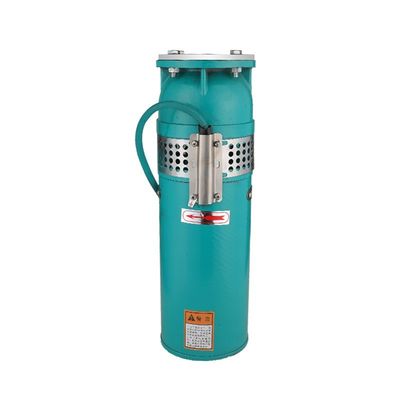

Materiale in ghisa

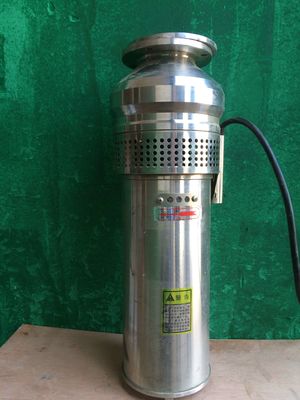

materiale su SS 304
Parametro
| Modello |
Flusso M3/h |
Testa m |
Potenza Kw |
Corrente A |
Altezza della pompa mm |
Diametro esterno della flangia mm |
Distanza tra il centro della flangia mm |
Diametro di uscita mm |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
