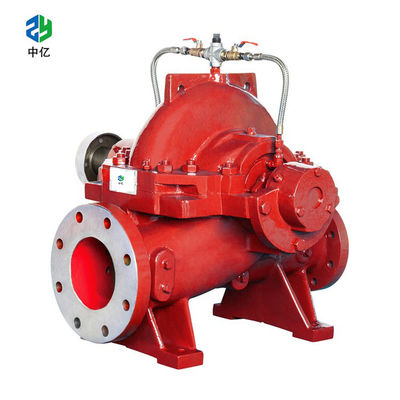

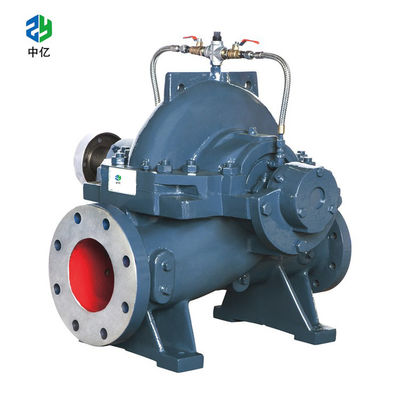

Pompa centrifuga di doppia aspirazione di caso orizzontale di spaccatura con le macchine morici ed i motori

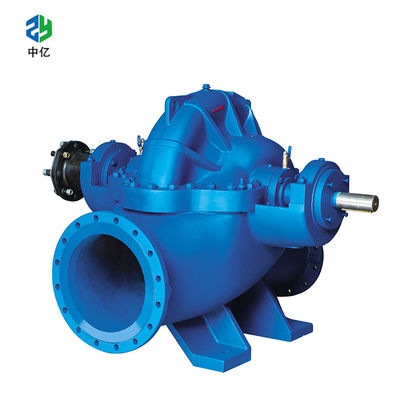

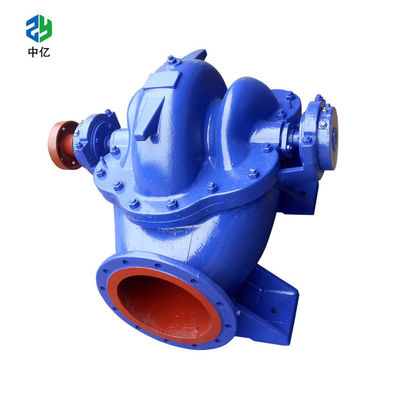

aspirazione centrifuga del pumple di caso spaccato con le macchine morici ed i motori materiali su colore blu del ghisa
Introduzione
DESCRIZIONE TECNICA
Nuova pompa spaccata di caso
Completo disponibile con il motore elettrico o il motore diesel
Facilmente parte posteriore inserita dal driver
Custodia della pompa con rivestimento anticorrosivo HT250
Ventola nell'acciaio inossidabile AISI 304 o in HT250
Asse in acciaio inossidabile AISI 304 o ferro galvanizzato
Cuscinetto di qualità, guarnizione meccanica/imballaggio di ghiandola
APPLICAZIONI
Adatto ad uso con acqua pulita e liquidi che non sono chimicamente aggressivi verso i materiali da cui la pompa è fatta. Le pompe spaccate di caso sono raccomandate per uso nel rifornimento idrico, gli insiemi di pulizia, la pressione che amplifica, gli insiemi antincendio, l'irrigazione, le applicazioni industriali, circolazione dell'acqua negli insiemi di climatisation, agricoli.
USANDO I LIMITI
Temperatura liquida fra -10℃ e +120℃
Temperatura ambiente fino a +50℃
Pressione di esercizio massima 25 barre
Servizio continuo S1
Specificazione:
| Modello | Flusso (Q) | Testa H (m) |
Velocità n (RPM) |
Potere N (chilowatt) |
NPSH (m) |
Diametro della ventola D (millimetro) |
||
| ³ /H di m. | L/S | Potere dell'asse | Motore Potere |
|||||
| 150S-78 6Shipping e trattare — 6 |
126 160 200 |
35 44,5 55,6 |
85 78 70 |
2950 | 41,4 46,9 54,2 |
55 | 3,0 3,6 4,4 |
252. |
| 150S-78A 6Shipping e trattare — 6.A |
111,6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33,8 38,5 |
45 | 2,7 3,5 4,0 |
228 |
| 150S-50 6Shipping e trattare - 9 |
130 160 180 |
36,1 44,5 50 |
52,5 50 44 |
2950 | 25,6 38,2 32,9 |
37 | 3,5 4,0 4,5 |
201 |
| 150S-50A 6Shipping e trattare — 9A |
111,6 144 180 |
31 40 55 |
44,8 40 35 |
2950 | 18,5 20,9 24,5 |
30 | 3,0 3,6 4,5 |
186 |
| 200S-95 8Shipping e trattare — 6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87,7 94,4 10,1 |
110 132 |
4,2 5,5 6,3 |
282 |
| 200S-63 8Shipping e trattare — 9 |
216 280 351 |
60 78 97,5 |
69 63 50 |
2950 | 54,2 59,9 66,9 |
75 | 4,9 6,2 6,8 |
238,5 |
| 200S-63A 8Shipping e trattare — 9A |
180 270 324 |
50 75 90 |
54,5 46 37,5 |
2950 | 41 48,3 51 |
55 | 4,5 5,8 6,6 |
220 |
| 200S-42 8Shipping e trattare — 13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35,8 39,2 42,4 |
45 | 5,0 6,5 7,0 |
202 |
| 200S-42A 8Shipping e trattare — 13A |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30,5 33,1 34,4 |
37 | 5,8 6,4 6,8 |
196 |
| 250S-65 10Shipping e trattare — 6 |
360 486 576 |
100 135 160 |
71,5 65,1 57 |
1450 | 100,2 112,6 119,3 |
132 | 2,5 3,1 3,6 |
462 |
| 250S-65A 10Shipping e trattare — 6A |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91,8 101 |
110 | 2,4 3,0 3,5 |
433 |
| 250S-39 10Shipping e trattare — 9 |
360 485 576 |
100 134,5 160 |
42,5 39 34 |
1450 | 55,6 63,2 65,9 |
75 | 2,8 3,4 3,8 |
367 |
| 250S-39A 10Shipping e trattare — 9A |
324 468 576 |
90 130 160 |
35,5 30,5 25 |
1450 | 42,3 48,5 50,9 |
55 | 2,5 3,3 3,8 |
338 |
| 250S-24 10Shipping e trattare - 13 |
360 485 576 |
100 134,5 60 |
28 24 20 |
1450 | 35,7 37,9 39,2 |
55 | 3,0 3,8 4,2 |
299 |
| Modello | Flusso (Q) | Testa H (m) |
Velocità n (RPM) |
Potere N (chilowatt) |
NPSH (m) |
Diametro della ventola D (millimetro) |
||
| ³ /H di m. | L/S | Potere dell'asse | Motore Potere |
|||||
| 250S-24A 10Shipping e trattare — 13A |
342 414 482 |
95 115 134 |
22,2 20,3 17,4 |
1450 | 25,8 27,6 28,6 |
37 | 80 83 80 |
275 |
| 250S-14 10Shipping e trattare — 19 |
365 485 576 |
101,4 134,5 160 |
16,5 14 11,5 |
1450 | 20,4 22,1 23,1 |
30 | 80,5 83,6 78 |
245 |
| 250S-14A 10Shipping e trattare — 19A |
320 432 504 |
89 120 140 |
13,7 11 8,6 |
1450 | 15,4 15,8 15,8 |
22 | 78 82 75 |
226 |
| 300S-90 12Shipping e trattare — 6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249,5 279 |
300 | 74 77,5 75 |
540 |
| 300S-90A 12Shipping e trattare — 6A |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
| 300S-90B 12Shipping e trattare — 6B |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
| 300S-58 12Shipping e trattare — 9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127,5 151,2 167,5 |
200 | 80 82,4 79 |
452 |
| 300S-58A 12Shipping e trattare — 9A |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99,2 115,6 131 |
160 | 80 83 78 |
402 |
| 300S-58B 12Shipping e trattare — 9B |
504 684 835 |
140 190 232 |
47,2 43 37 |
1450 | 82,5 97,7 108 |
132 | 79 82 78 |
382 |
| 300S-32 12Shipping e trattare — 13 |
600 790 950 |
166,7 219 269,9 |
37,5 32 26,5 |
1450 | 75,7 80,9 83,2 |
90 | 31 38,5 32,5 |
352 |
| 300S-32A 12Shipping e trattare — 13A |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56,9 66,7 65,8 |
75 | 79,3 82,5 80,5 |
322 |
| 300S-19 12Shipping e trattare — 19 |
612 790 935 |
170 219 260 |
23 19 14,5 |
1450 | 46,2 48 47,4 |
55 | 83 85 78 |
290 |
| 300S-19A 12Shipping e trattare — 19A |
504 720 900 |
140 200 250 |
20 16 11,5 |
1450 | 34,8 38,3 37,6 |
45 | 79 82 75 |
260 |
| 300S-12 12Shipping e trattare — 28 |
612 790 935 |
170 220 260 |
14,5 12 9 |
1450 | 23,5 31 31,9 |
37 | 82 83 72 |
251 |
